不同车辆高压上电流程会有一些细节上的差距，但是整体上电逻辑架构大致相同：常见的流程包括自检、预充、主继电器闭合、高压负载上电等。但不同的车型可能有些差异，但大体流程相似。

上电过程中，首先是低压上电通常是启动车辆电子系统，车辆进行自检，而后高压上电，启动车辆动力系统。

准备阶段：

当驾驶员通过操作钥匙开关将车辆的低压电源从 OFF 位置切换至 ACC 档时，车身控制模块（BCM）开始工作，它会控制适应巡航控制（ACC）、IG1 和 IG2 继电器接通低压电。这一步为整车的低压电气系统提供了电源，包括车辆的仪表盘、部分电子设备等开始通电，为后续的车辆自检和高压上电流程做好前期准备。

低压电接通后，整车控制器（VCU）、电机控制器（MCU）、动力电池控制器（BMS）等重要控制单元被唤醒，进入自检状态。各控制单元会对自身的电路完整性、软件程序以及相关传感器进行检查，确保在进入高压上电前均处于正常工作状态。

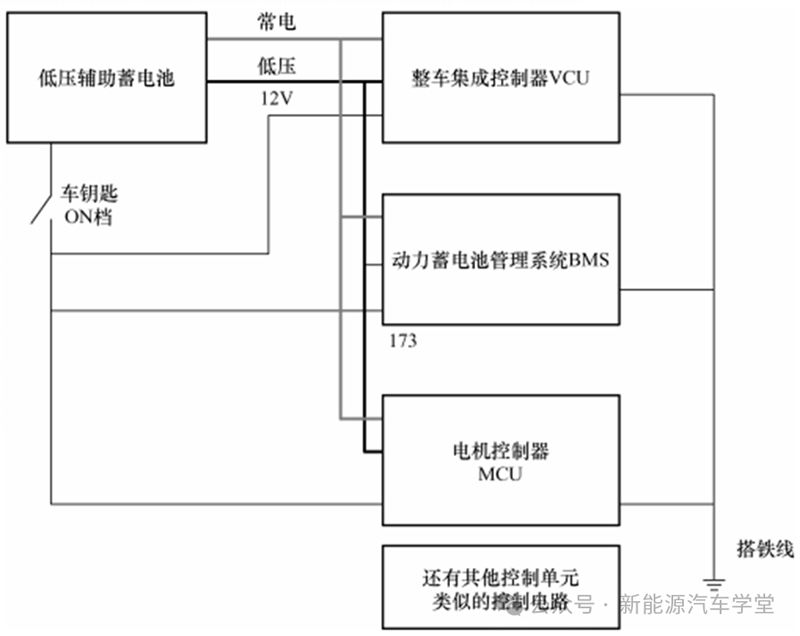

第一步启动低压系统：

驾驶员通过操作钥匙开关，将车辆的低压电源从 OFF 位置切换至 ACC 或 ON 档，或者通过车钥匙解锁触发网络管理报文，车辆的低压电气系统开始供电，也可以通过车辆无钥匙进入系统PEPS，唤醒车辆。

 唤醒模块：整车控制器（VCU）、电池管理系统（BMS）、电机控制单元（MCU）等控制模块被唤醒。

第二步自检：

控制器VCU、BMS、MCU 等开始自检，检查自身电路完整性以及是否存在故障，BMS 还会对电池的电压、压差、温度等进行自检,还要对车辆基本高压安全防护自检，如高压互锁检测，绝缘检测等等。

高压互锁（HVIL）：在整个高压上电流程中，持续检测高压互锁回路。它就像是一个安全锁链，确保高压接插件正确连接。一旦检测到 HVIL 故障，即高压回路存在断开或连接不良的情况，会立即停止高压上电流程，保障车辆和人员安全。

绝缘检测：BMS 会实时监测动力电池和高压系统的绝缘情况。若检测到绝缘电阻低于安全阈值，可能存在漏电风险，车辆会采取相应措施，如停止高压上电或报警提示，避免发生触电事故，大部厂家将此功能集成在电池管理系统BMS内部。

第三步预充：

通过预充电阻给电机控制器的电容充电，避免高压回路中电容瞬间充电导致的大电流冲击，保护继电器和高压部件。

下达预充命令：VCU 确认自检无问题后，指示 BMS 和 MCU 进行预充。

预充操作：BMS 控制主负接触器和预充接触器闭合，高压电通过预充电阻对电机控制器中的母线电容进行充电，限制充电电流，保护高压回路和部件。

预充完成判断：当母线电容的电压接近动力电池电压，达到预定阈值，如两者差值比较小，或电机控制器检测到预充电压达到动力电池总电压的 95%左右 ，认为预充完成。

电池包内部电气原理图:

第四步闭合高压直流接触器：

预充完成后，BMS 发送指令闭合主正接触器，断开预充继电器，使高压电池的正极与高压系统相连，形成完整的高压供电回路。最后是各高压负载依次上电，比如空调、PTC，DC/DC等。

状态确认：VCU 检查车辆状态，如挡位不在 D 档、无车速、未插充电枪等条件满足，同时 BMS 进入正常工作模式，相关高压组件（如 DC - DC 转换器、驱动电机控制器等）开始正常工作。

 Ready 状态指示：VCU 通过 CAN 总线等将高压上电完成的消息传递给仪表板，仪表盘上的 READY 或 OK 指示灯亮起，标志着整车高压上电完成，车辆可以启动并行驶。

总结

整车高压上电流程是一个多环节、多系统协同配合的复杂过程，每个步骤都紧密相连，任何一个环节出现故障都可能导致高压上电失败或影响车辆安全。通过严格遵循高压上电流程，利用先进的控制技术和安全机制，在实际操作和维护过程中，技术人员和驾驶员都应熟悉并遵守该流程，以保障车辆的正常运行和使用。

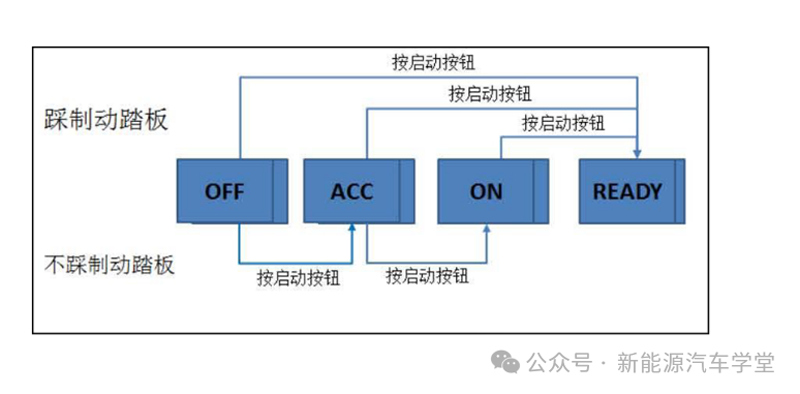

车辆上电流程：

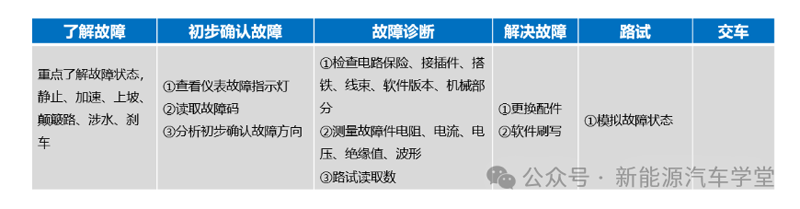

新能源汽车整车故障诊断思路：

1.了解故障：与用户进行交谈，以准确了解故障和其发生的条件，及症状的严重程度。包括询问故障发生时间，故障发生特定工况，故障症状等。

2.初步确认故障：注意用户的描述可能会有差异，要自己亲自体验症状，亲自确认具体故障。

3.故障诊断：

（1）检查机械部分：检查是否有无明显的毛病排除一些简单故障，检查接插件的连接，保险丝继电器的状态等。

（2）了解系统：当机械部件确认后，故障仍旧未排除，须进一步了解故障部位的系统：包括电路图，报文ID，故障代码等。

（3）系统测试：开展系统测试，通过OBD接口采集相应故障码，进行分析。

（4）路试：当静态故障无法付现时，需要进行路试采集数据，进行分析。

4.更换部件或更新程序：通过所采集故障码和故障现象，分析为软件问题或硬件问题，根据具体情况予以更换部件或更新程序。

5.确认修理成功：检查试车后，再次进行测试确认故障已排除。
