一、电芯内阻的来源

锂电池内阻是电池内部阻碍电流流动的阻力总和，分为：欧姆内阻和极化内阻两部分。

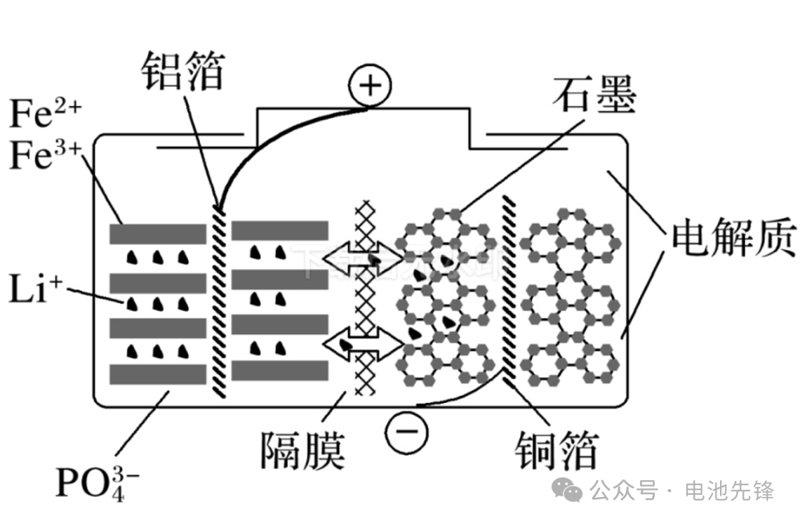

1.欧姆内阻

材料电阻：正负极活性材料、导电剂（如炭黑）的电阻。

电解液电阻：离子在电解液中的迁移阻力，与电解液浓度、温度、粘度相关。

隔膜电阻：隔膜对离子传导的阻碍（通常较小）。

集流体与连接件电阻：极耳、铝 / 铜箔、焊接点的接触电阻。

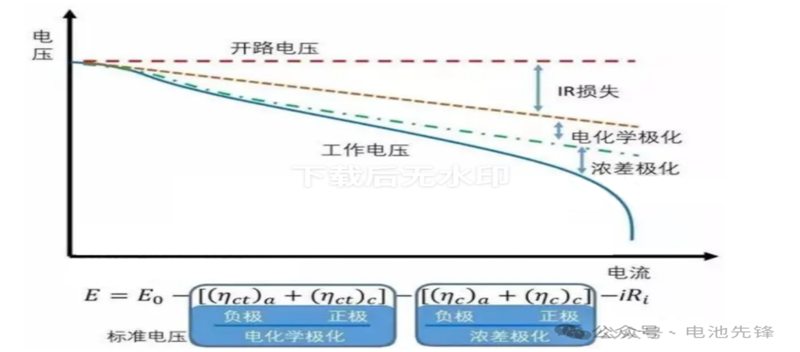

2.极化内阻

电化学极化：电化学反应迟缓性导致的过电位（如 Li⁺在电极表面的脱嵌动力学限制）。

浓差极化：离子在电极 / 电解液界面的浓度梯度引起的扩散阻力（高倍率充放电时显著）。

钝化膜电阻：SEI 膜（固体电解质界面膜）的电阻，随循环老化逐渐增大。

二、内阻的影响

1.能量损失与发热

1）内阻导致焦耳热（Q=I²Rt），影响电池温度分布和安全性（如热失控风险）。

2）能量效率降低，尤其在高倍率充放电时（如电动汽车快充）。

2.电压降与性能限制

1）放电时电压下降（Vdrop=IR），影响设备供电稳定性。

2）高内阻电池无法满足高功率需求（如低温启动困难）。

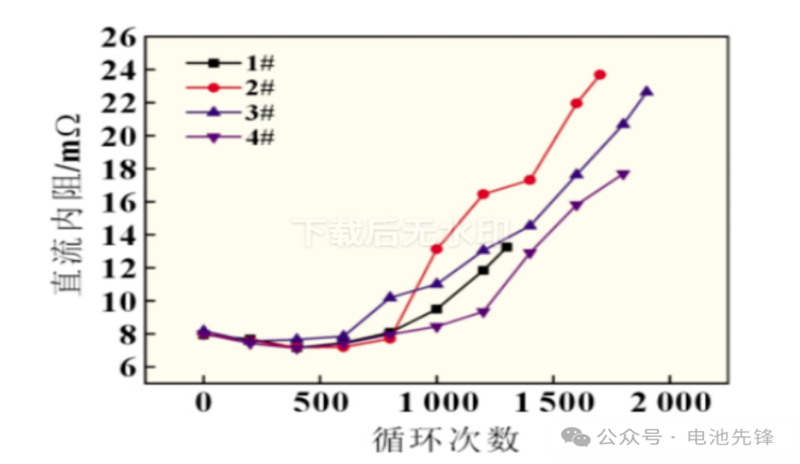

3.循环寿命衰减

1）内阻增大导致极化加剧，加速材料结构退化（如活性物质脱落、SEI 膜增厚）。

2）高温或过充 / 过放会进一步恶化内阻。

三、内阻的设计选择评价

1.材料选择

正负极材料：高导电性材料（如 LiCoO₂ vs. LiFePO₄）可降低欧姆内阻，但需权衡容量与成本。

电解液：高浓度锂盐（如 LiPF₆）提升离子电导率，但可能增加粘度和界面阻抗。

导电剂与粘结剂：添加碳纳米管（CNT）或石墨烯可增强导电性，但过量可能降低压实密度。

2.结构设计

极片厚度：减薄极片可缩短离子扩散路径，但降低容量。

极耳数量与位置：多极耳设计（如特斯拉 4680 电池）降低电流路径长度，减少欧姆内阻。

卷绕 / 叠片工艺：叠片结构比卷绕更均匀，但内阻略高（接触面积差异）。

3.制造工艺

压实密度：过高压实可能破坏导电网络，增加内阻；过低则降低体积能量密度。

涂布均匀性：不均匀的活性物质分布导致局部电流密度过高，加剧极化。

四、内阻优化方法

1.材料优化

纳米结构设计：纳米级活性材料（如 LiNi₀.₈Co₀.₁₅Al₀.₀₅O₂）缩短 Li⁺扩散路径。

固态电解质：全固态电池（如硫化物电解质）可消除液态电解液的内阻，但界面阻抗需突破。

添加剂：加入 LiNO₃等成膜添加剂，形成更薄、更稳定的 SEI 膜。

2.结构与工艺优化

三维集流体：采用多孔金属或 3D 打印技术，增加活性物质与集流体的接触面积。

多孔电极：提升电解液浸润性，降低浓差极化。

激光焊接：减少极耳与集流体的接触电阻。

3.温度管理

低温时加热电池（如 PTC 加热片），高温时冷却（液冷系统），改善电解液离子迁移率。

4.智能管理策略

动态 SOC 控制：避免深度放电（SOC < 10%）以减少 SEI 膜增厚。

脉冲充电：通过短脉冲电流缓解浓差极化（如磷酸铁锂电池快充）。

锂电池内阻是材料、结构、工艺与应用场景共同作用的结果。未来优化需聚焦 高导电性材料创新、三维结构设计 和 智能热管理系统，同时平衡内阻与能量密度、安全性的关系。对于电动汽车等高功率场景，低内阻设计尤为关键；而储能系统则需在内阻与成本、循环寿命间寻求折中。

五、内阻分析方法

（一）直流内阻测试

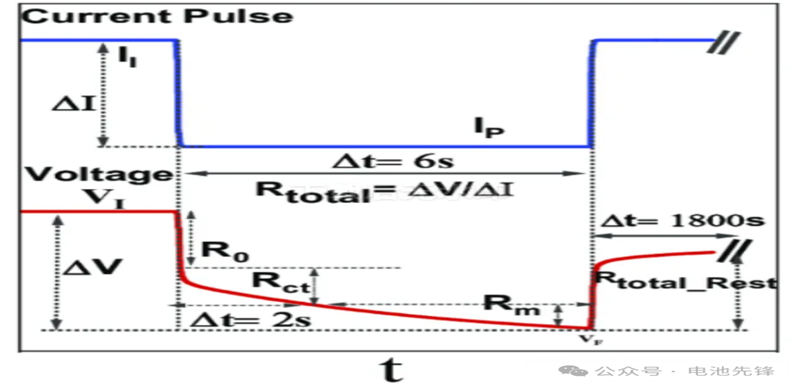

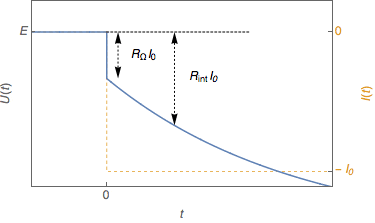

直流内阻测试的原理基于欧姆定律，即电池内阻等于电池两端电压降除以通过电池的电流。在恒流放电法中，电池以恒定电流放电，通过测量电池在放电过程中的电压降，来计算直流内阻。

具体测试方法如下：使用恒流源给电池放电，例如以 5C - 10C 的电流（对于普通电池单体，大电流可在短时间内获得较为明显的电压降），在放电过程中记录电池两端的电压变化。根据公式（其中为直流内阻，为电压降，为电流），可计算出电池内阻。

常用的测试设备有直流电源、电子负载等。这些设备能够精确控制电流大小，并测量电池两端的电压。例如，在实验室中，使用高精度的数字万用表来测量电池两端的电压，确保测量的准确性。

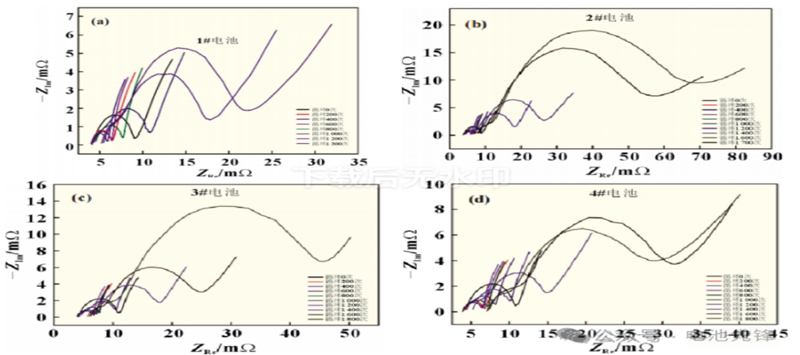

（二）交流内阻测试

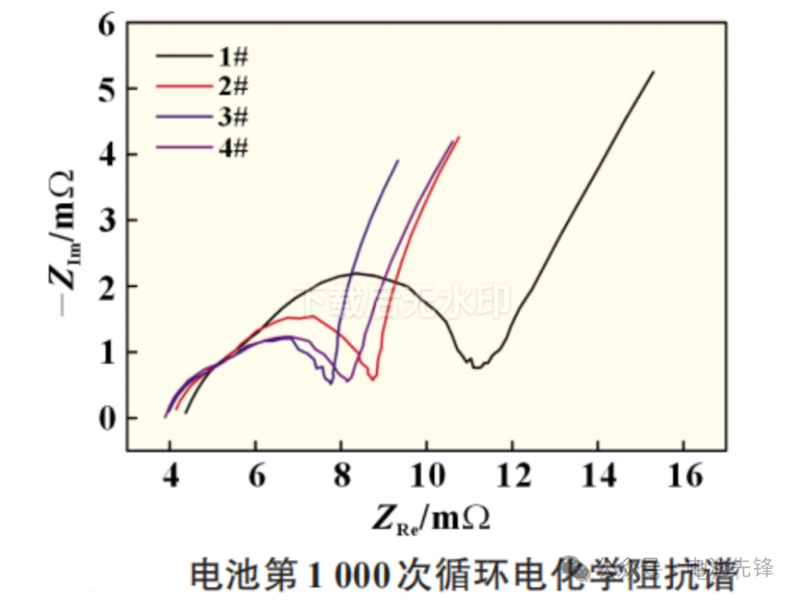

交流内阻测试的原理基于电池的阻抗特性。当交流电流通过电池时，电池内部会产生阻抗，其大小与电池的内阻、电容以及电感等因素有关。通过测量电池在不同频率下的阻抗，来分析交流内阻。

具体方法为：向电池注入一个幅值较小的交流电流信号（如 1kHz 频率、50mA 小电流），测量电池两端的交流电压响应。通过分析电压与电流的相位差以及幅值关系，来计算电池的交流内阻。

交流内阻测试在实际应用中具有诸多优势。由于交流内阻测试能够反映电池在动态变化过程中的内阻特性，因此对于评估电池在高频、快速充放电等复杂场景下的性能尤为重要。例如，在电动汽车等应用场景中，电池需要频繁地进行充放电，交流内阻能够更好地反映电池在这种动态变化下的性能。此外，交流内阻测试还可以用于检测电池内部的故障，如电极的老化、电解液的干涸等。

六、内阻对电池性能的影响

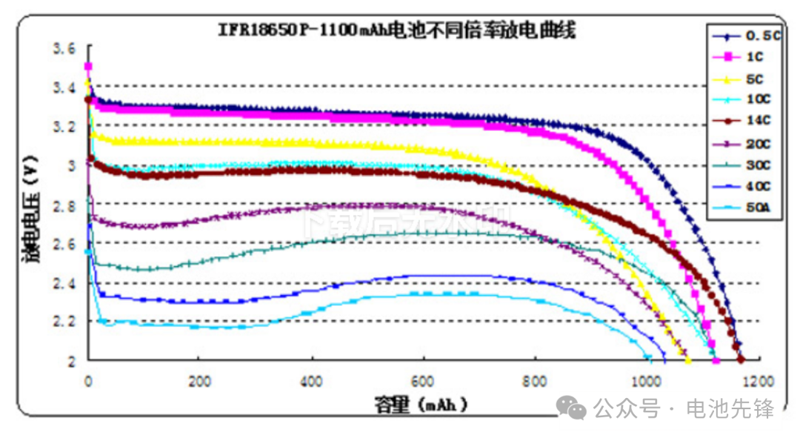

（一）放电能力

锂电池内阻大小对电池的放电能力有着重要影响。当内阻较大时，在放电过程中，电池内部会产生较大的功率损耗。这是因为电池内阻会阻碍电流的流动，使得电池在输出电能时，一部分能量被消耗在内阻上。例如，在一个简单的电路中，电池的内阻为 ，电流为 ，那么电池内阻消耗的功率 。当内阻增大时，电流通过内阻产生的热量增加，导致电池的实际输出电能减少。这就好比一辆汽车在行驶过程中，由于内阻较大，发动机需要消耗更多的能量来克服阻力，从而使得汽车的动力性能受到影响。

从电池的工作原理来看，内阻大意味着电池内部的电子传输和离子迁移受到阻碍。在电池放电时，电极反应产生的电子需要通过内阻传递到外部电路，内阻越大，电子传输的阻力就越大，导致电池的放电速度变慢。同时，离子在电解液中的扩散也会受到内阻的影响，使得离子在电极表面的浓度变化受到限制，进一步影响电池的放电能力。

（二）充电效率

内阻对电池充电效率有着显著的影响。当电池内阻较高时，充电过程中的能量损失会增加。这是因为在充电时，电流通过内阻会产生热量，这部分热量是额外的能量消耗。例如，在充电过程中，电池内阻 ，充电电流 ，那么内阻消耗的功率 。这部分功率转化为热量，使得电池的温度升高。

同时，内阻会影响电池的充电速度。由于内阻阻碍了电流的流动，使得充电电流无法快速达到理想值，从而延长了充电时间。比如在给手机电池充电时，如果电池内阻较大，充电速度会明显变慢，可能需要更长时间才能充满电。

此外，内阻还会影响电池的充电效率。在充电过程中，电池内部的化学反应会受到内阻的影响。内阻较大时，电池内部的化学反应可能会不完全，导致电池的充电效率降低。例如，在充电过程中，电池内部的电解液可能会因为内阻的影响而无法充分参与反应，从而使得电池的充电容量无法达到理论值。

（三）电池寿命

内阻对电池寿命有着重要的影响。当电池内阻较大时，会引起发热现象。这是因为电池内阻消耗的功率转化为热量，使得电池的温度升高。长期处于高温状态下，电池内部的化学物质会加速老化。例如，电池内部的电解液可能会因为高温而蒸发或分解，导致电池的性能下降。

内阻增大还会加速电池内部的化学反应。在电池充放电过程中，内阻会影响电极反应的速率和稳定性。当内阻增大时，电极反应的速率会加快，导致电池的循环寿命缩短。同时，内阻还会影响电池内部的电流分布，使得电池内部的局部电流过大，进一步加速电池的老化。

此外，内阻过大还会导致电池在使用过程中出现电压降。当电池内阻较大时，电池的输出电压会降低，这会影响电池的正常工作。例如，在手机电池使用过程中，如果电池内阻过大，可能会导致手机电量快速下降，甚至出现自动关机等现象。

内阻对电池性能的影响是多方面的。在电池的设计和使用过程中，需要充分考虑内阻的因素，采取有效的措施来降低内阻，提高电池的性能和寿命。

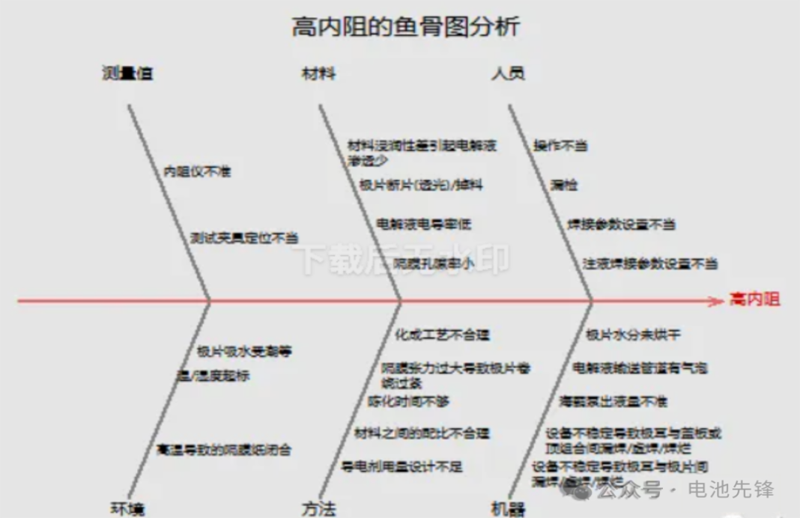

七、影响内阻的因素

（一）温度

温度对锂电池内阻的影响较为显著。当温度升高时，电池内部的离子和电子运动速度加快，内阻降低；反之，温度降低时，离子和电子运动速度减缓，内阻增大。

从电池的工作原理来看，温度升高会使电解液的离子电导率增大，离子迁移速度加快，从而降低内阻。例如，在高温环境下，锂离子在电解液中的扩散速度加快，使得电池内部的电荷转移电阻减小。同时，温度升高还会使电极材料的活性增强，促进电极反应的进行，进一步降低内阻。

研究表明，在一定温度范围内，电池内阻与温度呈线性关系。例如，当温度从 25℃升高到 50℃时，电池内阻会随着温度的升高而逐渐降低。然而，当温度过高时，电池内阻可能会出现急剧变化，甚至导致电池性能下降。

（二）电池结构设计

极耳的数量、尺寸、位置等对电池内阻有着重要影响。在一定范围内，增加极耳数量可有效降低电池内阻。这是因为极耳的增加提供了更多的电流通道，使得电流在电池内部的分布更加均匀，从而降低了内阻。

极耳位置也会影响电池内阻。极耳位置在正负极极片头部的卷绕电池内阻较大，而叠片式电池由于相当于几十片小电池并联，内阻相对较小。这是因为叠片式电池的极耳分布更加均匀，能够更好地传导电流，降低内阻。

此外，极耳的尺寸也会影响电池内阻。极耳尺寸越大，电流传输的面积越大，内阻越小。但极耳尺寸过大也会增加电池的体积和重量，因此需要在设计时综合考虑。

（三）原材料性能

正负极活性材料、导电剂、集流体、隔膜等原材料的性能对电池内阻有着重要影响。

正负极活性材料的导电性和结构特性决定了电池的内阻大小。例如，正极材料通过包覆与掺杂来改善颗粒之间的电子传导能力，如掺杂 Ni 后增强了 P - O 键的强度，稳定了 LiFePO₄/C 的结构，可有效降低正极材料的电荷转移阻抗。负极材料的颗粒粒径越小，活化极化越小，内阻越低。

导电剂在电池中起着重要作用。石墨和炭黑因其良好性能，在锂电池领域应用广泛。相对于石墨类导电剂，正极添加炭黑类导电剂的电池倍率性能更优，因为石墨类导电剂具有片状颗粒形貌，大倍率下引起孔隙曲折系数较大增长，易出现 Li 液相扩散过程限制放电容量的现象。而添加了 CNTs 的电池其内阻更小，因为相对石墨 / 炭黑与活性材料的点接触，纤维状的碳纳米管与活性材料属于线接触，可以降低电池的界面阻抗。

集流体与活性物质间的界面电阻影响着电池内阻。在铝箔表面涂覆导电碳涂层和对铝箔进行电晕处理可有效降低电池的界面阻抗。相较普通铝箔，使用涂碳铝箔可以使电池的内阻降低 65% 左右，且可降低电池在使用过程中内阻的增幅。

隔膜的吸液润湿能力影响着电池内部的离子传导。当隔膜具有更高的吸液率和多孔结构时，能提升导电性减小电池阻抗，提高电池的倍率性能。例如，在 PP 隔膜上增加 SiO₂陶瓷涂层，可使隔膜吸液量增加 17%；在 PP/PE 复合隔膜上涂覆 1μm 的 PVDF - HFP，隔膜吸液率由 70% 增加到 82%，电芯内阻下降 20% 以上。

（四）制程工艺

合浆、涂布、辊压、极片周转时间等工艺对电池内阻有着重要影响。

合浆时浆料分散的均匀性影响着导电剂能否均匀地分散在活性物质中与其紧密接触，从而影响电池内阻。通过增加高速分散，可提高浆料分散的均匀性，使电池内阻减小。添加表面活性剂可改善提高电极中导电剂的分布均匀性，减小电化学极化，提高放电中值电压。

涂布面密度是电池设计的关键参数之一。在电池容量一定时，增加极片面密度会减小集流体和隔膜的总长度，电池的欧姆内阻会随之减小。涂布烘干时溶剂分子的迁移与脱离与烘箱的温度密切相关，直接影响着极片内粘结剂和导电剂的分布，进而影响极片内部导电网格的形成，因此涂布烘干的温度也是优化电池性能的重要工艺过程。

八、内阻的实际应用

（1）黑盒测试洞察电池模组连接奥秘

黑盒测试聚焦于电池模组，客户提供的多组电池模组以各异连接形式登场，如激光焊接与螺接，为探究电池性能差异搭建起试验场。以特定 100AH、8S4P 架构的电池组为例，部分模组采用激光焊接（电极编号 R0—R15），其余则运用螺接（R16—R23），测试全程对连接方式保密，借测试成果鉴定内阻模型精准度。

实测数据揭示出显著差异：激光焊接凭借焊接过程中极小的接触电阻，为电流开辟顺畅通道，使得模组内阻显著低于螺接方式。反观螺接模组，因一颗螺钉未拧紧这一细微疏忽，引发连锁负面效应，相连电池内阻骤升，远超正常水平，大量发热随之而来，上盖板甚至出现灼蚀痕迹，安全隐患悄然滋生。即便发现问题后紧急替换螺钉，直流内阻虽有所回落，但因非原配螺钉，内阻仍未达理想低值，足见连接工艺对电池内阻影响之深远。此类黑盒测试恰似一把精密钥匙，精准验证内阻模型可靠性，同时将电池连接环节的潜在问题暴露无遗，为后续性能改良照亮方向。

（2）均衡测试助力 UPS 系统性能跃升

在后备电源的中流砥柱 ——UPS 系统里，直流内阻模型成为均衡测试环节的核心驱动力。未引入该模型前，电池组宛如一盘散沙，压差高达 732mV，一致性极差，严重制约系统稳定性与续航能力。

直流内阻模型宛如一位智能管家，一经启用，便开启长达 2588 小时的持续监测与调控之旅。它实时追踪电池内阻动态，依此精细调整充放电策略，巧妙引导各电池单元的工作状态，促使它们的内阻趋于稳定、均衡。历经此番精细打磨，系统仿若脱胎换骨，电池组最大压差被牢牢控制在 10mV 以内，完美契合严苛均衡标准，整体性能实现质的飞跃，可靠性与续航潜能大幅释放。

（3）大巴车应用攻坚电池一致性难题

大巴车作为电池应用的重要场景，对电池性能提出严苛要求，而电池内阻分散度成为左右其表现的关键因素。通常，大巴车动力系统集成 190 串电池，一旦内阻分散度过大，电池一致性便如大厦将倾，续航里程随之急剧缩水。

充电进程中，问题暴露无遗，电池组电压离散度飙升，内阻分布杂乱无章，呈现离散态势。经与客户深入交流，溯源至电池出厂环节，该批次为 B 品电池，先天的个体差异为后续应用埋下隐患。为扭转乾坤，一场围绕均衡方案的优化行动紧急展开，从剖析内阻分散成因入手，多管齐下，优化充放电管理逻辑、审慎调整电池连接布局。当下，改良后的电池包正处于严谨验证阶段，借助持续的内阻、电压监测，动态优化均衡策略，矢志不渝地提升电池一致性，全力护航大巴车的高效、稳定运行，向着更远续航、更佳性能奋勇进发。

总结：

锂电池内阻分析对于电池性能和寿命的优化至关重要。通过对锂电池内阻的研究，我们深入了解了其构成、类型、分析方法以及影响因素。

在内阻分析方法上，直流内阻测试和交流内阻测试各有特点。直流内阻测试基于欧姆定律，操作相对简单，能直观反映电池在静态或稳态下的内阻特性；交流内阻测试则基于电池的阻抗特性，能更准确地反映电池在动态变化过程中的内阻特性，对于评估电池在高频、快速充放电等复杂场景下的性能具有重要意义。

内阻对电池性能的影响体现在多个方面。放电能力方面，内阻较大时电池内部功率损耗增大，实际输出电能减少，影响电池的动力性能；充电效率方面，内阻高会导致能量损失增加，充电速度变慢，充电效率降低；电池寿命方面，内阻增大引起发热，加速电池内部化学物质老化，缩短电池寿命。

影响内阻的因素众多，温度、电池结构设计、原材料性能、制程工艺等都对电池内阻产生影响。温度升高会使电池内阻降低；电池结构设计中极耳的数量、尺寸、位置等会影响内阻；原材料性能如正负极活性材料、导电剂、集流体、隔膜等的特性与电池内阻密切相关；制程工艺中的合浆、涂布、辊压、极片周转时间等也会对电池内阻产生影响。

在实际应用中，黑盒测试、均衡测试和大巴车应用等场景都充分体现了内阻分析的重要性。黑盒测试通过测试电池模组内阻，验证内阻模型的有效性；均衡测试利用直流内阻模型对电池进行均衡，提高电池一致性；大巴车应用中电池内阻分散度大影响电池性能，通过调整均衡方案改善电池性能。

锂电池内阻分析是一个复杂且重要的领域。在实际应用中，我们应充分考虑各种因素，通过合理的测试方法和技术手段，优化电池性能，延长电池寿命。同时，随着技术的不断发展，我们需要不断探索和研究新的方法和技术，以满足日益增长的电池应用需求。
