在上一篇文章中，我们探讨了电芯预处理在电池包制造中的关键作用。今天，我们将目光转向电池包制造的下一个核心工序——模组装配。如果说电芯是电池包的“细胞”，那么模组装配就是将这些“细胞”有序组合成“组织”的过程，为电池包的最终性能奠定基础。

一、模组堆叠的关键步骤

模组装配是将多个电芯按照预定的设计和结构进行组合，形成具有特定功能和性能的电池模组的过程。在这个过程中，电芯通过各种连接方式（如焊接、机械固定等）被紧密地集成在一起，同时加入隔热片、绝缘片等辅助材料，以确保模组在电气性能、热管理和安全性等方面的优异表现。

（1）模组堆叠

操作目的：将电芯以正确的串并联排列方式组合在一起，同时确保电芯之间的电气连接和机械稳定性。

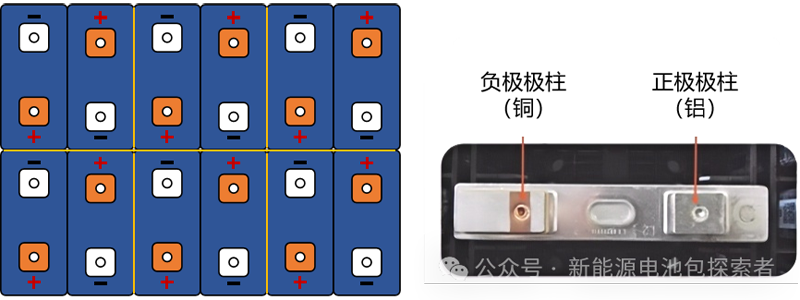

一般，锂离子电芯负极采用铜金属，正极采用铝金属。模组内部电芯的排列根据电池包所需电压和容量来进行设计的。

例如，某储能电池包所需的容量和电压为314Ah和332.8V，这样电池包内可以使用104个电芯串联（磷酸铁锂电芯的标称电压为3.2V），分成4个26串的模组，单个电芯的容量为314Ah，因此该电池包为1P104S，模组为1P26S。具体到模组内部，电芯正负极交替排布可以方便地使用串联铝排，通过激光焊将其可靠地串联起来。

生产过程必须避免极性排布错误，极性错误可能导致电池模组损坏、性能下降甚至引发安全事故。

极性检查方法：极性检测工装或CCD拍照检测

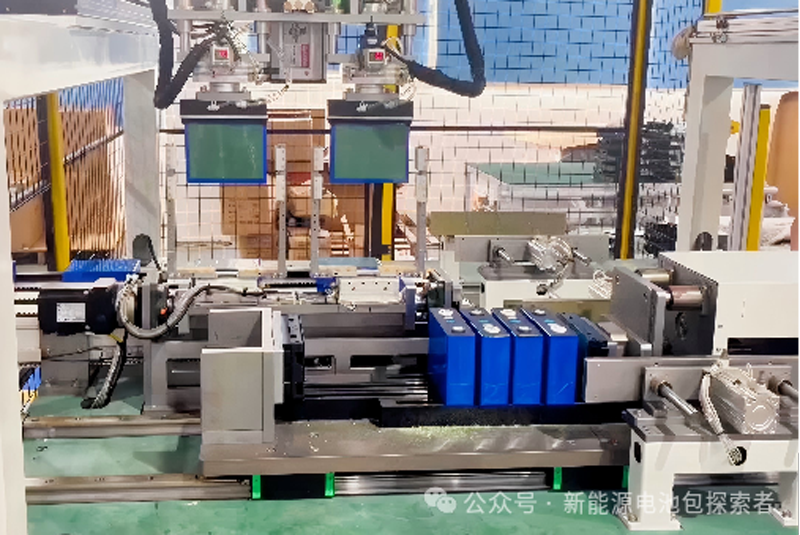

机械臂将电芯、隔热片、绝缘片放入工装夹具进行模组堆叠

在这个模组堆叠过程中，自动化装配技术发挥着至关重要的作用。自动化设备能够精确地将电芯放置在预定位置，并通过机械臂、输送机等装置实现高效、稳定的堆叠操作。

为了进一步提升模组的性能和安全性，在堆叠过程中还会加入隔热片和绝缘片，隔热片和绝缘片通过背胶粘贴在电芯大面，可以对模组间的电芯起到一定的固定作用，防止吊装过程中掉落。

1. 隔热片的自动化装配：高温下的“防火墙”

核心功能

隔热片通常由高性能的隔热材料制成，如陶瓷纤维或特制的聚合物复合材料，能够有效减少电芯之间的热量传递，在电芯间形成热屏障，阻止热失控蔓延，耐温高达1200℃，防止因局部过热引发的电池性能下降或安全隐患。

2. 绝缘片的智能安装：电流的“交通警察”

材料选择

采用绝缘性能优良的材料，如聚酰亚胺薄膜（耐压＞3kV）、环氧树脂板或特氟龙，厚度通常在0.2-0.5mm，用于防止电芯之间的短路，确保模组的电气安全。

隔热片和绝缘片的自动化装配流程

1）自动撕耳：自动化装置通过高精度的机械臂和抓取工具，准确地抓住隔热片和绝缘片的撕耳并将离型纸撕下，然后将其粘贴到电芯上。

2）视觉定位：CCD相机以0.02mm精度检测位置，误差超限自动报警。

绝缘片和隔热片一般在模组电芯之间交替粘贴，以确保电芯温度均衡，受力均匀。

（2）挤压整形

挤压整形是模组装配中的关键步骤，旨在通过物理压力将堆叠好的电芯模组与端板、钢带等结构件紧密固定在一起，以增强模组的整体结构稳定性和电气性能。挤压整形的过程如下：

1. 端板安装及自动挤压

电芯堆叠完成后，模组将进入自动挤压工站。将端板安装在挤压工装上，挤压工装采用电缸驱动，配合压力传感器实时监控压紧力的大小。当压紧力达到预设值时，控制系统会自动停止挤压并保持当前状态。

材料创新：

1.挤压铝合金端板（抗压强度＞300MPa），重量较钢制降低40%。

2.碳纤维复合材料端板，热膨胀系数与电芯匹配，减少温度形变。

操作目的：

3.控制模组长度尺寸，是为了避免模组在焊接过程中存在偏移，以及确保后续的成品装配过程中，模组能够顺利入箱和安装

4.控制极柱平整度，是为了控制汇流排与极柱之间的间隙控制在一定范围内，以确保焊接质量的一致性，避免因为间隙过大导致的虚焊、飞溅较大、熔池塌陷等异常。

5.控制底部平整度，是为了保证模组与底部的导热材料（例如加热膜、导热垫之类）充分接触，以控制模组在热管理过程中的温差问题。

2. 钢带紧固

接着，工人将钢带或打包带套在模组上，以防止在后续运输和组装过程中发生移位或变形，还能够优化电芯之间的接触电阻，提升模组的电气性能和充放电效率。

该过程中需严格控制挤压压力、速度和模组尺寸等参数，并上传MES系统，以供追溯。

（3）模组打包

模组打包的方式对模组的性能、安全性和生产效率有着重要影响。常见的打包方式包括：模块盒、打包带、钢带、侧板焊接或铆接或螺栓连接

操作目的：

固定模组内电芯、提供足够的结构稳定性

限制模组尺寸，防止挤压后模组尺寸回弹，使其顺利入箱

二、模组堆叠的自动化与智能化趋势

随着新能源行业的快速发展，对电池包生产效率和质量的要求日益提高。自动化与智能化技术在模组装配中的应用，成为提升生产效率、降低成本、确保产品质量的关键手段。

现代模组装配线通常配备了高精度的自动化设备，如自动堆叠机、焊接机器人、检测设备等，能够实现从电芯上料、堆叠、焊接到整形等全过程的自动化操作。这些设备不仅能够显著提高生产速度和一致性，减少人为因素导致的误差，还能够通过集成先进的传感器和控制系统，实时监测生产过程中的各项参数，实现对产品质量的精准控制和追溯。

未来趋势

6.结构胶替代钢带： 特斯拉4680模组采用聚氨酯结构胶，粘结强度＞15MPa，减重30%。

7.一体化压铸端板： 宁德时代与力劲科技联合开发6000T压铸机，3分钟成型复杂端板结构。

8.智能感知模组： 嵌入光纤传感器，实时监测应力分布并预警膨胀风险。
