故障现象：车辆无法行驶，诊断电脑报电机控制器故障，电池包数据流无异常，整车其他部件未报故障，检查电机控制总成模块。

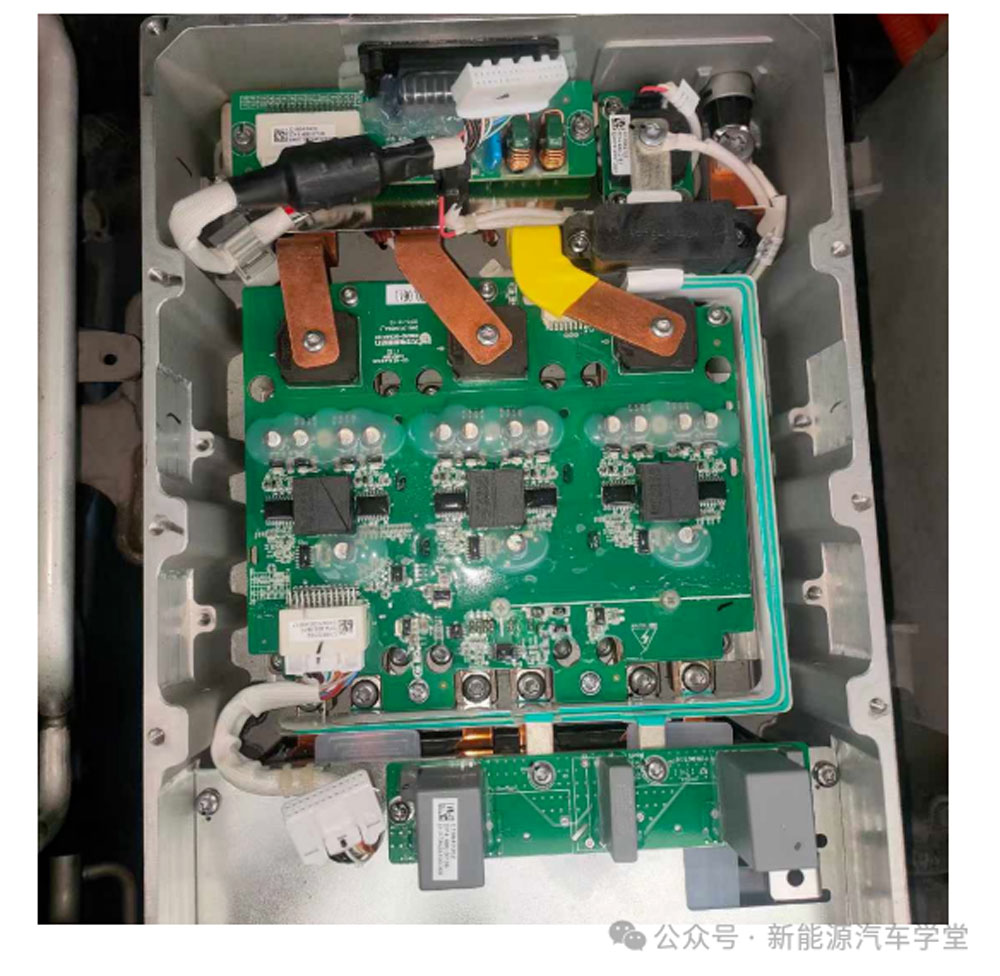

电机控制器内部结构：

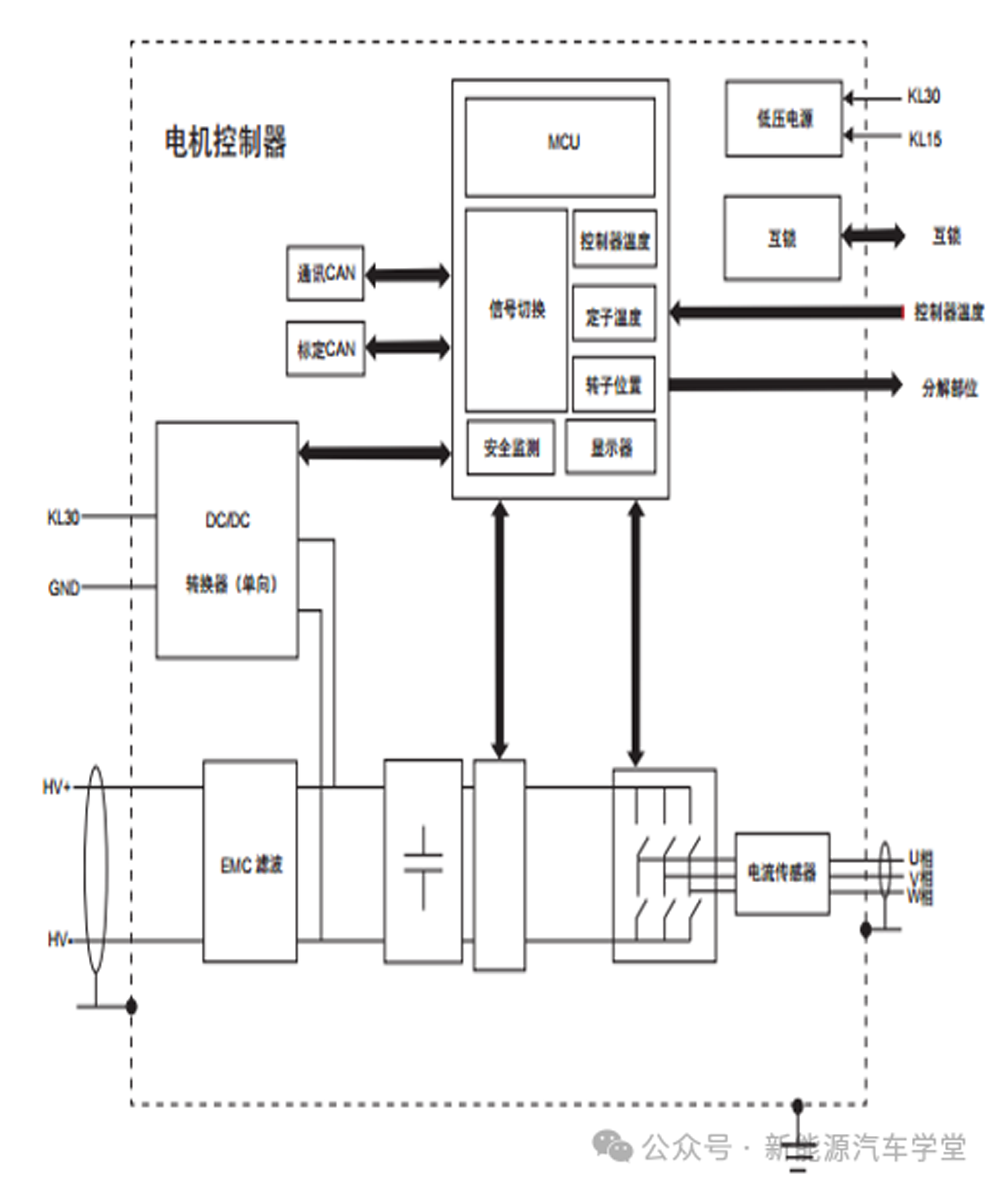

电机控制器工作原理：

此控制内部集成DC/DC模块，属于二合一总成，DC/DC主要作用给12V电瓶充个电及给整车用电设备供电。

1、电机控制器内部使用6个晶体管接收VCU发出的指令来产生3项交流电输出到电机。

2、接收驱动电机内部温度信号（转子温度、定子温度），旋变信号。

3、故障检测、高压互锁、主动放电、被动放电、上电予充。

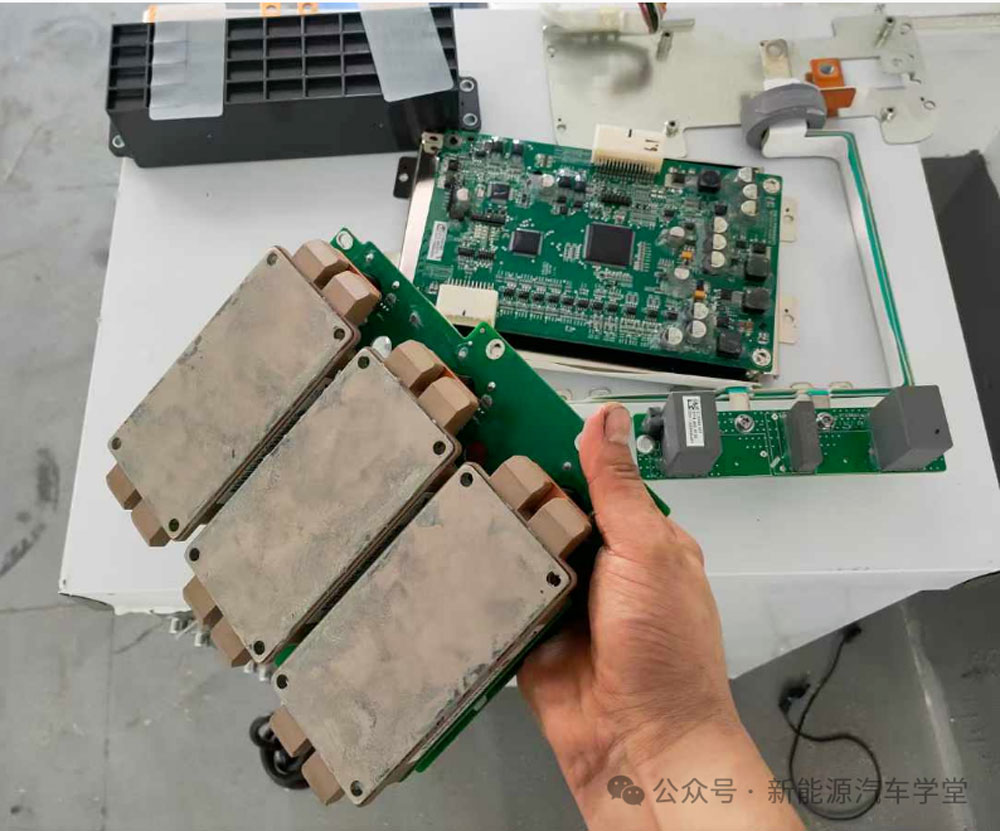

电机控制器核心功率模块IGBT,更换损坏IGBT模块。

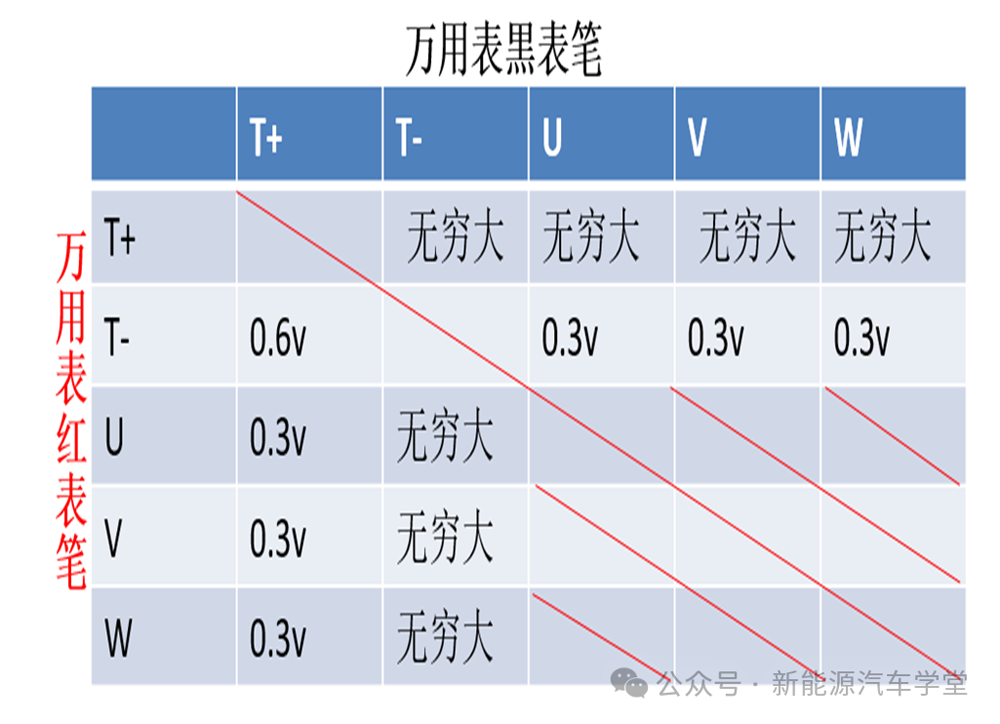

IGBT故障可以通过万用表二极管档位管压降判断好坏，对比管压降数据。

检测案例：

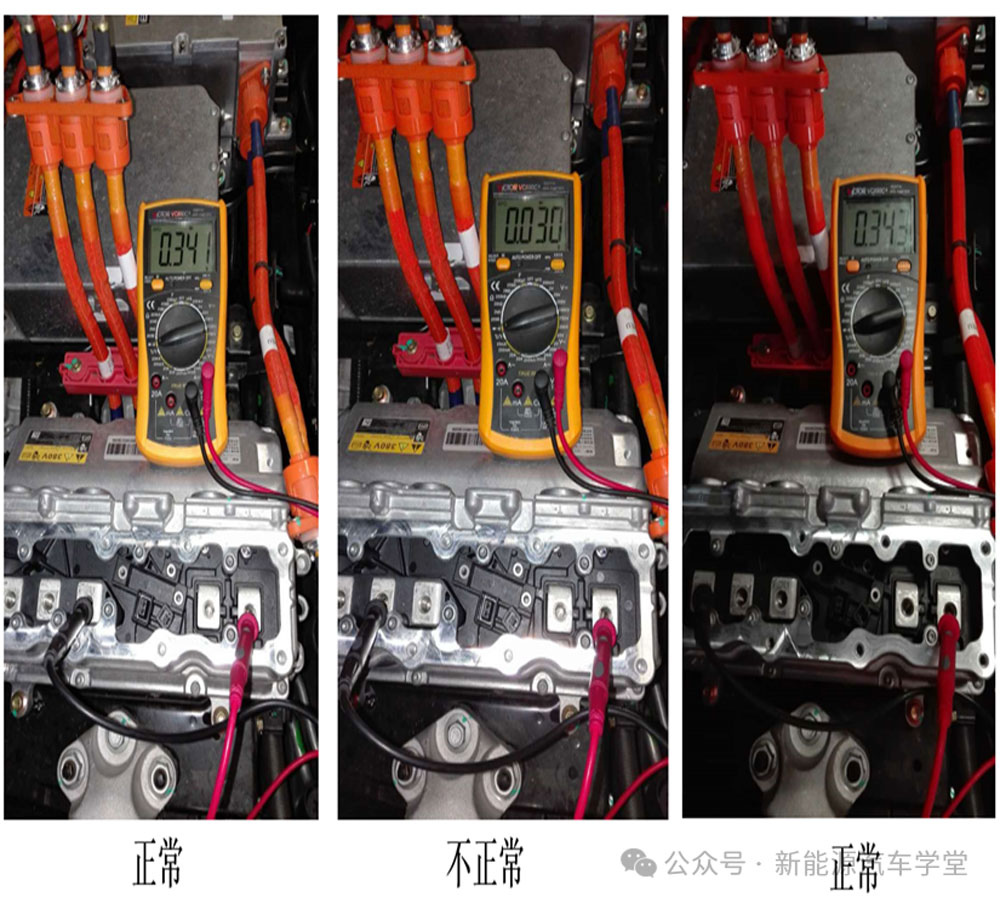

万用表测量方法：

功率器件故障处理：

IGBT模块作为核心功率元件，其损坏是控制器常见故障类型。经专业检测确认IGBT损坏后，更换优质同规格元件通常可使车辆恢复正常运行。

2. 控制板诊断方法：

(1) 电子诊断：通过OBD接口连接车辆专用诊断仪，重点读取电机控制器数据流中的关键参数（如母线电压、相电流、IGBT温度等），结合故障代码进行综合分析。

(2) 硬件检测：使用万用表、示波器等工具对控制板供电电路、PWM信号输出、传感器反馈回路等进行系统化检测，重点排查电容鼓包、PCB烧蚀等物理损坏。

3. 故障概率分析：

相较而言，电机控制器的整体故障率低于动力系统其他部件。实际维修数据显示：

• 高频故障点：驱动电机轴承磨损（占比约32%）、差速器齿轮损伤（28%）、低压线束接触不良（25%）

• 次发故障点：控制器IGBT失效（12%）

• 低发故障点：控制板元器件故障（3%）

建议维修流程优先排查机械传动系统和线束连接，再深入检测电控系统。对于反复出现的控制器故障，应重点检查散热系统性能和电源质量。
